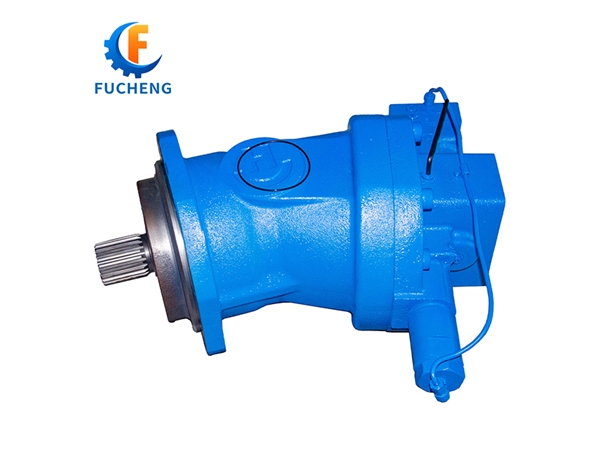

rexroth力士樂軸向柱塞定量泵A2FO系列6x詳細說明
  • rexroth力士樂軸向柱塞定量泵A2FO系列6x詳細說明
rexroth力士樂軸向柱塞定量泵A2FO系列6x詳細說明
rexroth力士樂軸向柱塞定量泵A2FO系列6x詳細說明
所屬類別：國產力士樂
產品簡介：
泵體牢固耐用，使用壽命長久 總效率非常高 具有高功率密度 可用的公稱尺寸齊全，從而可根據具體應用精確調整 可選配使用壽命長的軸承，公稱尺寸在250到1000之間 彎軸設計
咨詢熱線:0531-88906152
產品簡介 / PRODUCT INTRODUCTION
詳細內容

rexroth力士樂軸向柱塞定量泵A2FO系列6x參數：

  • 泵體牢固耐用，使用壽命長久
  • 總效率非常高
  • 具有高功率密度
  • 可用的公稱尺寸齊全，從而可根據具體應用調整
  • 可選配使用壽命長的軸承，公稱尺寸在250到1000之間
  • 彎軸設計

技術參數表

規格

5 10 12 16 23 28 32 107 125 160 180 200 250 355 500 710 1000

排量
幾何， 每 轉

Vg

cm3

4.93 10.3 12 16 22.9 28.1 32 106.7 125 160.4 180 200 250 355 500 710 1000

公稱壓力

pnom

bar

315 400 400 400 400 400 400 400 400 400 400 400 350 350 350 350 350

壓力

pmax

bar

350 450 450 450 450 450 450 450 450 450 450 450 400 400 400 400 400

 速度

nnom 1)

rpm

5600 3150 3150 3150 2500 2500 2500 1600 1600 1450 1450 1550 1500 1320 1200 1200 950

nmax 2)

rpm

8000 6000 6000 6000 4750 4750 4750 3000 3000 2650 2650 2750 1800 1600 1500 1500 1200

流量

在 n公稱情況下

qV

l/min

27.6 32 38 50 57 70 80 171 200 233 261 310 375 469 600 852 950

功率

在 n公稱情況下 和 p公稱情況下

P

kW

14.5 22 25 34 38 47 53 114 133 155 174 207 219 273 350 497 554

扭矩 3)

在 p公稱情況下

M

Nm

24.7 66 76 102 146 179 204 679 796 1021 1146 1273 1393 1978 2785 3955 5570

旋轉剛度

c

kNm/rad

0.63 0.92 1.25 1.59 2.56 2.93 3.12 11.2 11.9 17.4 18.2 57.3 73.1 96.1 144 270 324

回轉體的慣性力矩

JTW

kg·m2

0.00006 0.0004 0.0004 0.0004 0.0012 0.0012 0.0012 0.0116 0.0116 0.022 0.022 0.0353 0.061 0.102 0.178 0.55 0.55

角加速度

ɑ

rad/s2

5000 5000 5000 5000 6500 6500 6500 4500 4500 3500 3500 11000 10000 8300 5500 4300 4500

殼體體積

V

l

  0.17 0.17 0.17 0.2 0.2 0.2 0.8 0.8 1.1 1.1 2.7 2.5 3.5 4.2 8 8

重量（近似值）

m

kg

2.5 6 6 6 9.5 9.5 9.5 32 32 45 45 66 73 110 155 325 336




液壓油

根據 DIN 51524標準，軸向柱塞單元適合使用 HLP 礦物油。

項目規劃開始之前，應采用以下樣本中的液壓油應用說明和要求：

  • 90220：礦物油基液壓油和相關碳氫化合物
  • 90221：環保液壓油
  • 90222：耐火，不含水的液壓油（HFDR/HFDU)
  • 90223：耐火液壓油 - 含水（HFAE、HFAS、HFB、HFC）
  • 90225：耐火液壓油使用的限制技術數據

液壓油的粘度和溫度



粘度

軸
密封

溫度1)

備注

冷啟動

νmax ≤ 1600 mm2/s

NBR2)

?St ≥ -40 °C

t ≤ 3 分鐘，無負載（p ≤ 50 bar），n ≤ 1000 轉/分，
軸向柱塞單元與液壓油之間的容許溫差， 25 K

FKM

?St ≥ -25 °C

預熱階段

ν = 400 … 1600 mm2/s





t ≤ 15 分，p ≤ 0.7 ? p公稱情況下 以及 n ≤ 0.5 ? n公稱情況下

連續運行

ν = 10 … 400 mm2/s3)

NBR2)

? ≤ +78 °C

測量于 油口 T

FKM

? ≤ +103 °C

νopt = 16 … 36 mm2/s



工作黏度和效率范圍

短期運行

νmin = 7 … 10 mm2/s

NBR2)

? ≤ +78 °C

t ≤ 3 min, p ≤ 0.3 ? pnom

測量于 油口 T

FKM

? ≤ +103 °C

1) 如果由于端工作參數導致無法維持指定溫度，請咨詢我們。
2) 如需了解特殊型號，請與我們聯系。
3) 相當于，例如：VG 46，+5 °C 到 +85 °C的溫度范圍（見選擇圖）

工作壓力范圍

工作油口 A 或 B 處的壓力（高壓側）

定義

公稱壓力

pnom

見技術參數表

公稱壓力與設計壓力相對應。

壓力

pmax

見技術參數表

壓力與單次工作時間內的工作壓力相對應。各單次工作時間的總和不得超過總工作時間。

      單次 工作 時間

10 s

      總的 工作 時間

300 h

壓力

pHP min

25 bar

高壓側壓力（ 油口 A 或 油口 B）用以防止軸向柱塞單元損壞。

壓力變化速率

RA max

16000 bar/s

在整個壓力變化區間內的允許工作壓力增大/減小速率。

吸油口 S（入口）壓力

定義

壓力

ps min

0.8 bar 壓力

入口壓力（吸 油口 S）用以避免軸向柱塞單元損壞。所需的壓力取決于軸向柱塞單元的速度。
（參見圖表“速度”）

壓力

ps max

30 bar 壓力



殼體壓力： 油口 T

定義

連續壓差

ΔpT cont

2 bar

軸密封處的平均壓差（殼體對環境的壓力）

壓差

ΔpT max

見圖“軸密封處壓差”

軸密封處的間歇壓差（速度降低時的允許壓差）

壓力峰值

pT peak

10 bar

t < 0.1 s

注意

  • 使用基于礦物油的液壓油時，工作壓力范圍才有效。如需了解液壓油的其它相關數值，請與我們聯系。

驅動軸的容許徑向力和軸向力

規格

5 10 12 16 23 28 32 107 125 160 180 200 250 355 500 710 1000

驅動軸

代碼

B, C Z, P A, B Z, P A, B A, B Z, P A, B Z, P A, B A, B Z, P A, B A, B Z, P A, B A, B A, B Z, P Z, P Z, P Z, P Z, P

?

mm

12 20 25 20 25 25 25 30 25 30 30 40 45 45 45 50 50 50 50 60 70 90 90

距離為 a 時的 徑向 力
（相距軸環）

Fq max

kN

1.6 3 3.2 3 3.2 3.2 5.7 5.4 5.7 5.4 5.4 13.6 14.1 14.1 18.1 18.3 18.3 20.3 1.2 1) 1.5 1) 1.9 1) 3 1) 2.6 1)

a

mm

12 16 16 16 16 16 16 16 16 16 16 20 20 20 25 25 25 25 41 52.5 52.5 67.5 67.5

以下情況時的允許扭矩：Fq max

Tq max

Nm

24.7 66 66 76 76 102 146 146 179 179 204 679 679 796 1021 1021 1146 1273

以下情況時的允許壓差：Fq max

Δpq max

bar

315 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400

停機或不加壓條件下的 軸向 力

+ Fax max

N

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

- Fax max

N

180 320 320 320 320 320 500 500 500 500 500 1250 1250 1250 1600 1600 1600 1600 2000 2500 3000 4400 4400

每 bar 運行壓力下的 軸向 力

+ Fax max

N/bar

1.5 3 3 3 3 3 5.2 5.2 5.2 5.2 5.2 12.9 12.9 12.9 16.7 16.7 16.7 16.7
1) 當停機或軸向柱塞單元在不加壓條件下運行時。當欠壓時，允許使用更高的力，詳情請聯系我們。

基本信息

  • 指定的數值為數據，不允許用于連續運行。
  • 應避免動作方向的軸向力-Fax ，因為這樣會縮短軸承的生命周期。
  • 通過皮帶實現輸出需要特殊的條件。具體情況請咨詢我方。



尺寸 250 的相關說明...1000：

  • 在徑向力有限的情況下，性能數據是有效的。請與我們聯系。
如果設備運行過程中出現軸向力，請聯系我們
